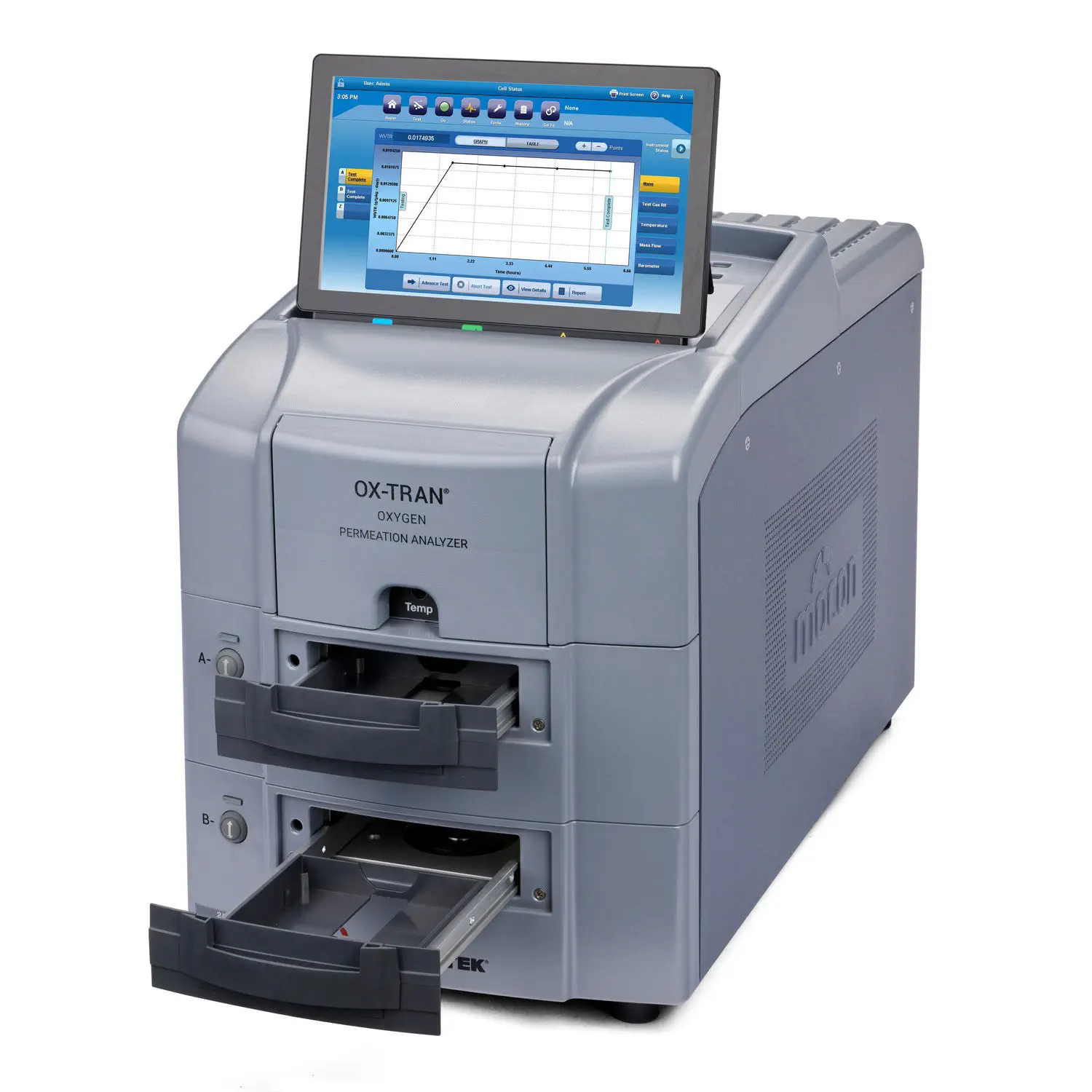

Тестер проникності OX-TRAN 2/12 може перевіряти швидкість пропускання кисню (OTR) як на плівках, так і на пакованнях від низьких до високих бар’єрів. Цей тестер є недорогим варіантом для надійного аналізу OTR . Системи вимірювання проникнення кисню мають 2 незалежні комірки зі змінними горизонтальними тестовими картриджами, які дозволяють легко та точно перевіряти різноманітні розміри та типи зразків.
Надійні результати
- Надійний датчик кисню MOCON для точних повторюваних результатів
- Доступні рівні виявлення до 0,05 куб.см/(м 2 *день)
- Повністю автоматизований контроль температури, потоку та відносної вологості спрощує тестування та забезпечує неперевершену повторюваність (немає відносної вологості на моделі Т)
- Автоматизований метод тестування може почати тест одним натисканням кнопки
Універсальність
- Знімні тестові картриджі взаємозамінні з різними конструкціями, що дозволяє тестувати різні типи плівок і паковань
- Ущільнення по периметру TruSeal, що промивається газом, може усунути потребу в індивідуальному нульовому значенні в багатьох тестах, таким чином скорочуючи загальний час тестування
- Повністю графічний сенсорний екран простий і інтуїтивно зрозумілий у використанні з невеликим навчанням
МОДЕЛІ:
Система вимірювання проникності кисню має 2 моделі з різними діапазонами виявлення, які точно підходять для цих застосувань.
- Модель R (бар’єри від високих до низьких) – є найширшим тестером OTR від MOCON з діапазоном виявлення від 0,05 до 28 800 куб.см/(м2*добу) (до 255 300 куб.см/(м2*добу з картриджем зі зменшеною площею).
- Модель T (високі трансмітери) – призначена для створення повітропроникних (дихаючих) бар’єрів у діапазоні, що перевищує діапазон роботи традиційних інструментів OTR: від 200 до 65 000 куб. см/(м2*добу) (до 576 200 куб. см/(м2*добу) з картриджем зі зменшеною площею).
Їх верхню межу виявлення на будь-якій моделі можна розширити за допомогою тестового картриджа зі зменшеною площею плівки (коефіцієнт x9) або атмосферного кисню замість звичайного 100% O2 (коефіцієнт 4,8) або маскування різного розміру.
Тестер має провідні в галузі функції, такі як знімні та взаємозамінні горизонтальні тестові картриджі, простий у користуванні інтерфейс оператора із сенсорним екраном і повністю автоматизоване тестування, що забезпечує більшу продуктивність у лабораторії.
Особливості і переваги
Знімні картриджі
- Легка підготовка зразків на столі
- Відпускання та завантаження однією кнопкою
- Пневматичний затиск забезпечує більш повторювані результати
- Варіанти змінних картриджів розширюють діапазон і гнучкість тестера без інструментів, зберігаючи дугоподібні результати
- Варіанти картриджа включають: зменшену зону для розширення діапазону тестування без масок, покращену точність тестування бар’єрів на основі крейдованого паперу, адаптери для дистанційного тестування паковань або екстремальних умов, а також індивідуальні конструкції для унікальних вимог тестування.
TruSeal ®
- Газова промивка ущільнення кріплення зразка захищає цілісність камери
- Знижує фоновий рівень, зменшуючи потребу запускати окремий нуль
- Скорочений час тестування збільшує пропускну здатність
- Більш повторювані результати
Функції керування
- Повністю автоматизоване керування потоком, температурою та відносною вологістю під час тестування
- Автоматична розробка методики тестування та рекомендації
- Програмоване мультитестове секвенування
- Друк та експорт остаточного звіту про випробування
- Вбудований сенсорний захист
Інтерфейс сенсорного екрану
- Інтуїтивно зрозуміла автоматизована робота вимагає менше навчання
- Вбудоване багаторівневе керування користувачами та захист даних
- Журнал подій і посібник з усунення несправностей
- Заощаджуйте дорогоцінний простір лабораторії, усунувши потребу в ПК
Точні датчики
- Модель 2/12 R має датчик широкого діапазону, що забезпечує надійні повторювані результати
- Модель 2/12 T має унікальний датчик Coulox високого діапазону для високих бар’єрів передавача
Гарантія
- Повна 100% гарантія на запчастини та якість виготовлення протягом 12 місяців
Технічні характеристики
Можливості – залежно від моделі
одиниці | Модель R | Модель T | |
Діапазони тестування (50 см^2 при 100%O2) | куб.см/(м2 × день) | 0,05 до 28 800 | Від 200 до 65 тис |
куб.см/(100 в 2 × день) | 0,003 до 1858 | 12,9 до 4200 | |
Діапазони тестування (5,6 см^2) @100%O2 | куб.см/(м 2 × день) | 0,44 до 255 300 | 1770 до 576 200 |
cc/(100 у 2 × день) | 0,027 до 16 470 | 114 до 37 200 | |
Тестовий діапазон – Пакет | см3/(пакет × день) | 0,00025 до 144 | 1,0 до 323 |
роздільна здатність | куб.см/(м2 × день) | 0,05 | 2.0 |
Повторюваність | куб.см/(м 2 × день) | 0,05 або 1,5%* | 25 або 1%* |
Діапазон температур тесту | °C | від 10° до 40°C ± 0,2°C | від 10° до 35°C ± 0,2°C |
Контрольований діапазон тестування відносної вологості | % відносної вологості | від 0 до 90% ± 3% | 0% |
*залежно від того, що більше
Можливості – усі моделі
Серія OX-TRAN 2/12 | одиниці |
Розмір плівки | 4” x 4” стандартні, 2”x2” опціонально |
Товщина плівки | До 120 млн |
Ділянка тестування фільму | 50 см 2 картридж стандартний, |
| Картридж 5,6 см 2 необов’язковий |
Інші характеристики (всі моделі):
Фізичні характеристики
- 15,5″ В x 12″ Ш x 23″ Г (39,4 см x 30,4 см x 58,0 см)
- 95 фунтів. (43,1 кг)
Електричні вимоги
- Напруга: 100 – 240 В змінного струму 50/60 Гц
- Максимальна споживана потужність: 700 ВА
Лабораторні вимоги
температура | Операція | 22 °C ± 2 °C |
Зберігання | від 10 °C до 30 °C | |
Вологість | Операція | Від 20% до 80% RH (без конденсації) |
Зберігання | Від 5% до 85% RH (без конденсації) |
Вимоги до газопостачання
Газ-носій | Склад газу | 100% азот |
Тиск подачі, номінальний | 29 PSI, (2,0 бар), (200 кПа) | |
Тестовий газ | Склад газу | 100% кисень (чистота 99,9%) |
Тиск подачі, номінальний | 29 PSI, (2,0 бар), (200 кПа) |
Підключення
- Віддалений доступ і контроль (потрібне додаткове програмне забезпечення Perm-Net Light)
- Стандартний порт Ethernet (100T)
- Два порти USB 2.0 (для підключення клавіатури, миші або пристроїв пам’яті)
Стандарти відповідності
Цей продукт внесено до списку UL та CSA з використанням позначки ETL від Intertek Group plc. і сертифіковано на відповідність CE.
Відповідає наступним міжнародно визнаним стандартам безпеки.
- IEC 61010-1:2010 Третє видання
- UL 61010-1:2012 Третє видання
- CAN/CSA-C22.2 № 61010-1:2012 Третє видання
Відповідає наступним міжнародно визнаним стандартам електромагнітної сумісності.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Відповідає вимогам Директиви ЄС 2011/65/EU RoHS.
